PU202 Series

PU202 Series

Technische Eigenschaften
  • 3 x 5 Zoll Grundfläche mit 1,5 Zoll niedrigem Profil
  • 90-264 VAC-Eingang mit aktivem PFC
  • Erfüllt EN55032 Klasse B Emissionen
  • Leistungsfaktor 0,98 typisch
  • Kurzschluss-Schutz
  • Power Fail Detect (PFD) Signal
  • Inhibit - TTL-Hoch zum Deaktivieren des Ausgangs
  • Wirkungsgrad größer als 87%
  • Konform mit RoHS-Anforderungen
  • Dieses Modell ist für die Anwendung nach IEC 60335-1 geeignet. (Hinweis)



Model

Output

Efficiency (typical)

V1

Min. Current

Max. Current

at convection

Max. Current at 5.3 CFM

Tol.

Ripple & Noise

Max. Power

@ 150 W

115/230 Vac

@ 200 W

115/230 Vac

PU202-12B

12 V

0.1 A

12.50 A

16.67 A

±2%

120 mV

150 W/200 W

88/91%

88/90%

PU202-13B

15 V

0.1 A

10.00 A

13.34 A

±2%

150 mV

150 W/200 W

88/91%

88/91%

PU202-13-1B

18 V

0.1 A

8.34 A

11.12 A

±2%

180 mV

150 W/200 W

88/91%

88/91%

PU202-14B

24 V

0.1 A

6.25 A

8.34 A

±2%

240 mV

150 W/200 W

88/91%

88/91%

PU202-15B

28 V

0.1 A

5.36 A

7.15 A

±2%

280 mV

150 W/200 W

88/91%

88/91%

PU202-17B

36 V

0.1 A

4.17 A

5.56 A

±2%

360 mV

150 W/200 W

88/91%

88/91%

PU202-18B

48 V

0.1 A

3.13 A

4.17 A

±2%

480 mV

150 W/200 W

89/92%

89/92%
Wird verwendet für

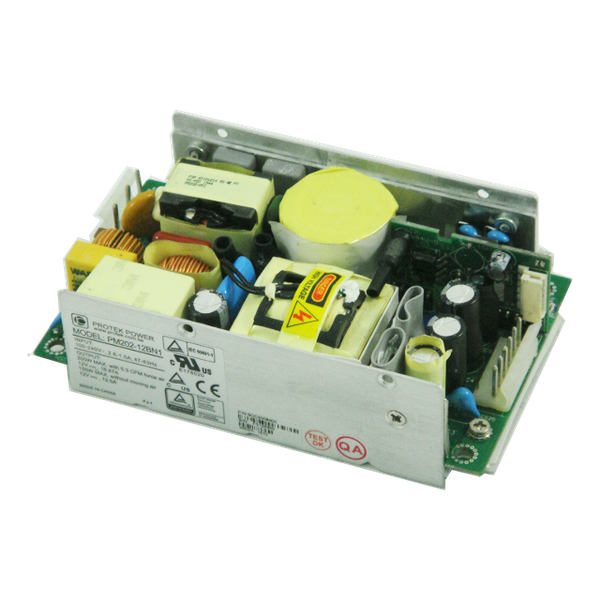

Die AC/DC-Schaltnetzteile der Serie PU202 in einem Gehäuse von 3 x 5 x 1,5 Zoll liefern eine Dauerleistung von 200 Watt bei 5,3 CFM Zwangsluftkühlung oder 150 Watt bei Konvektionskühlung. Die Geräte sind auf einer Leiterplatte mit einer U-förmigen Halterung zur mechanischen Unterstützung und Wärmeableitung aufgebaut. Für eine Leistung von 200 Watt kann bei der Herstellung eine Abdeckung und ein Lüfter hinzugefügt werden. Die Geräte sind nach IEC/EN/UL/CSA 62368-1 zertifiziert und eignen sich für Datennetzwerke, Computer, Telekommunikation, Audio/Video und industrielle Anwendungen. Hinweis> In einem typischen Haushalt gibt es eine Vielzahl von elektrischen Geräten, die für unterschiedliche Zwecke bestimmt sind. Um die beste Kompatibilität und Leistung zu erzielen, sind möglicherweise geringfügige Änderungen am Produkt erforderlich. Bitte wenden Sie sich an unser technisches Team.

₽ После оформления заказа мы вышлем вам коммерческое предложение с актуальными ценами
Похожие товары
PU500 Series
PU500 Series
  • Betriebshöhe bis zu 5000 Meter
  • 90-264 VAC Eingang mit aktivem PFC
  • Weniger als 300 μA Ableitstrom
  • EN55032 Klasse B leitungsgebundene Emissionen
  • Inhibit - TTL high zum Deaktivieren des Ausgangs
  • Konform mit RoHS-Anforderungen
  • Leistungsaufnahme im Standby-Modus weniger als 1 W bei einer Standby-Leistung von 5 V /100 mA
  • Dieses Modell ist für die Anwendung nach IEC 60335-1 geeignet. (Hinweis)



Model

Output

Efficiency

(typical)

115 /230 Vac

V1

Min.

Current

Max. Current

at convection

Max. Current

at 30 CFM

Tol.

Ripple & Noise

Max. Output

Power

PU500-12B

12 V

0.1 A

29.17 A

37.50 A

±2%

120 mV

350 W /450 W

88 /90%

PU500-13B

15 V

0.1 A

23.34 A

30.00 A

±2%

150 mV

350 W /450 W

88 /90%

PU500-13-1B

18 V

0.1 A

22.23 A

27.78 A

±2%

180 mV

400 W /500 W

88 /90%

PU500-14B

24 V

0.1 A

16.67 A

20.84 A

±2%

240 mV

400 W /500 W

89 /91%

PU500-15B

28 V

0.1 A

14.29 A

17.86 A

±2%

280 mV

400 W /500 W

89 /91%

PU500-17B

36 V

0.1 A

11.12 A

13.89 A

±2%

360 mV

400 W /500 W

89 /91%

PU500-18B

48 V

0.1 A

8.34 A

10.42 A

±2%

480 mV

400 W /500 W

89 /91%

PU500-19B

57 V

0.1 A

7.02 A

8.78 A

±2%

570 mV

400 W /500 W

89 /91%
FSP350-F35 A Series
FSP350-F35 A Series
  • Class-I design 350W @ 12V
  • Designed to meet IEC 60950-1 & IEC 62368-1
  • Dimensions 3 x 5 x 1.34 inch
  • No load power consumption less than 0.5W
Model Output Efficiency
115/230 Vac
(typical)
Voltage Min.
Load		 Max. Current
convection		 Max. Current
16 CFM		 Load
Regulation		 Ripple &
Noise		 Max.Power
FSP350-F35-A12 12 V 0 A 16.7 A 29.2 A ±3% 120 mV 200 W / 350 W 88 / 92%
FSP350-F35-A18 18 V 0 A 11.1 A 19.5 A ±3% 180 mV 200 W / 350 W 88 / 92%
FSP350-F35-A24 24 V 0 A 8.3 A 14.6 A ±3% 240 mV 200 W / 350 W 88 / 93%
FSP350-F35-A54 54 V 0 A 3.7 A 6.5 A ±3% 540 mV 200 W / 350 W 89 / 94%
FSP420-2F47-A54H
FSP420-2F47-A54H
  • Klasse-I-Ausführung
  • Niedriger Einschaltstrom
  • Überspannung ±3 KV diff, ±6 KV com
  • Betrieb in großer Höhe (5000 Meter)
PU1100 Series
PU1100 Series
  • Aktiver PFC, Leistungsfaktor 0,98 typisch
  • Betrieb bis zu 5000 Meter
  • Kompakte Größe 5,91" x 9,25" x 2,4"
  • EN55032 Klasse B Emissionen
  • Inhibit - TTL low zum Deaktivieren des Ausgangs
  • Standard PS-Aus- und DC-OK-Signale
  • Hoher Wirkungsgrad 89% typisch
  • Standby-Ausgang 5 VDC bei 200 mA
  • Interner Lüfter mit variabler Geschwindigkeit
  • Überspannungsschutz
  • Überstromschutz
  • Thermischer Schutz
  • Entspricht den RoHS-Anforderungen
  • Demnächst auch für IEC/EN/cTUVus 62368-1 geeignet
  • Dieses Modell ist für die Anwendung der IEC 60335-1 geeignet. (Hinweis)





Ausgang

Wirkungsgrad (typisch)

Modell

V1

Min.

Strom

Max.

Strom

Spitzen-strom

Tol.

Ripple & Noise

Max. /peak Output Power

@ 1100 W

115/230 Vac

PU1100-14C

24 V

0 A

45.84 A

52.10 A

±2%

240 mV

1100 W /1250 W

87 /88%

PU1100-15C

28 V

0 A

39.29 A

44.65 A

±2%

280 mV

1100 W /1250 W

87 /88%

PU1100-16C

32 V

0 A

34.38 A

39.07 A

±2%

320 mV

1100 W /1250 W

87 /88%

PU1100-17-1C

34 V

0 A

32.35 A

36.77 A

±2%

340 mV

1100 W /1250 W

87 /89%

PU1100-17C

36 V

0 A

30.56 A

34.73 A

±2%

360 mV

1100 W /1250 W

87 /89%

PU1100-18-1C

42 V

0 A

26.20 A

29.77 A

±2%

420 mV

1100 W /1250 W

87 /89%

PU1100-18C

48 V

0 A

22.92 A

26.10 A

±2%

480 mV

1100 W /1250 W

87 /89%
