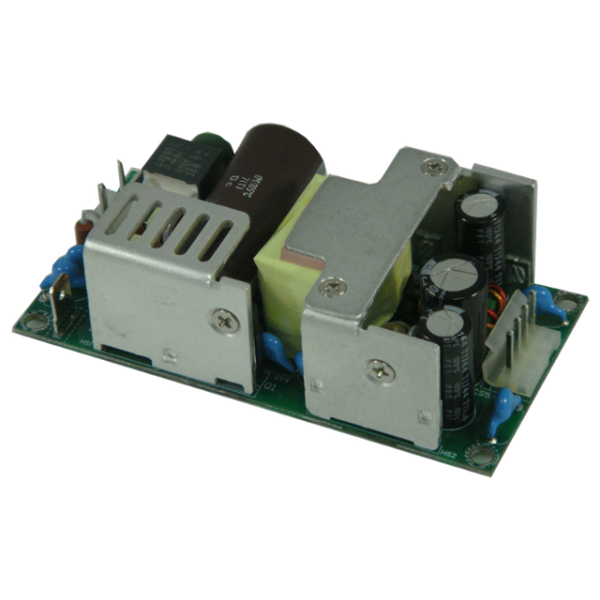

PU101 Series

PU101 Series

Technische Eigenschaften
  • Betriebshöhe bis zu 5000 Meter
  • 2 x 4 Zoll Grundfläche mit 1,29 Zoll niedrigem Profil
  • Weniger als 175 μA Ableitstrom
  • Erfüllt EN55032 und FCC Klasse B Emissionen
  • Schutz gegen Kurzschluss
  • Erfüllt die RoHS-Anforderungen
  • Leistungsaufnahme bei Nulllast weniger als 0,15 W





Output

Efficiency (typical)

115/230 Vac

Model

V1

Min. load

Max. Current

at convection

Max. Current

at 7.5 CFM

Tol.

Ripple & Noise

Max.

Power

PU101-12A

12 V

0 A

6.67 A

8.34 A

±2%

120 mV

80 W /100 W

87 /90%

PU101-13A

15 V

0 A

5.34 A

6.67 A

±2%

150 mV

80 W /100 W

87 /90%

PU101-13-1A

18 V

0 A

4.45 A

5.56 A

±2%

180 mV

80 W /100 W

87 /90%

PU101-14A

24 V

0 A

3.34 A

4.17 A

±2%

240 mV

80 W /100 W

88 /90%

PU101-15A

28 V

0 A

2.86 A

3.58 A

±2%

280 mV

80 W /100 W

88 /90%

PU101-16-1A

32 V

0 A

2.50 A

3.13 A

±2%

320 mV

80 W /100 W

88 /90%

PU101-17A

36 V

0 A

2.23 A

2.78 A

±2%

360 mV

80 W /100 W

88 /90%

PU101-18A

48 V

0 A

1.67A

2.09 A

±2%

480 mV

80 W /100 W

88 /90%
Wird verwendet für

Die kompakten AC/DC-Schaltnetzteile der Serie PU101 in offener Leiterplattenbauweise liefern eine Dauerleistung von 100 Watt bei 7,5 CFM Zwangsluftkühlung oder 80 Watt bei Konvektionskühlung. Sie arbeiten mit einer Eingangsspannung von 90-264 VAC, ohne dass eine Spannungswahl erforderlich ist. Die Geräte sind nach IEC/EN/UL/CSA 62368-1 zertifiziert und eignen sich für Datennetzwerke, Computer, Telekommunikation, Audio/Video und industrielle Anwendungen.

₽ После оформления заказа мы вышлем вам коммерческое предложение с актуальными ценами
Похожие товары
PU500 Series
PU500 Series
  • Betriebshöhe bis zu 5000 Meter
  • 90-264 VAC Eingang mit aktivem PFC
  • Weniger als 300 μA Ableitstrom
  • EN55032 Klasse B leitungsgebundene Emissionen
  • Inhibit - TTL high zum Deaktivieren des Ausgangs
  • Konform mit RoHS-Anforderungen
  • Leistungsaufnahme im Standby-Modus weniger als 1 W bei einer Standby-Leistung von 5 V /100 mA
  • Dieses Modell ist für die Anwendung nach IEC 60335-1 geeignet. (Hinweis)



Model

Output

Efficiency

(typical)

115 /230 Vac

V1

Min.

Current

Max. Current

at convection

Max. Current

at 30 CFM

Tol.

Ripple & Noise

Max. Output

Power

PU500-12B

12 V

0.1 A

29.17 A

37.50 A

±2%

120 mV

350 W /450 W

88 /90%

PU500-13B

15 V

0.1 A

23.34 A

30.00 A

±2%

150 mV

350 W /450 W

88 /90%

PU500-13-1B

18 V

0.1 A

22.23 A

27.78 A

±2%

180 mV

400 W /500 W

88 /90%

PU500-14B

24 V

0.1 A

16.67 A

20.84 A

±2%

240 mV

400 W /500 W

89 /91%

PU500-15B

28 V

0.1 A

14.29 A

17.86 A

±2%

280 mV

400 W /500 W

89 /91%

PU500-17B

36 V

0.1 A

11.12 A

13.89 A

±2%

360 mV

400 W /500 W

89 /91%

PU500-18B

48 V

0.1 A

8.34 A

10.42 A

±2%

480 mV

400 W /500 W

89 /91%

PU500-19B

57 V

0.1 A

7.02 A

8.78 A

±2%

570 mV

400 W /500 W

89 /91%
FSP350-F35 A Series
FSP350-F35 A Series
  • Class-I design 350W @ 12V
  • Designed to meet IEC 60950-1 & IEC 62368-1
  • Dimensions 3 x 5 x 1.34 inch
  • No load power consumption less than 0.5W
Model Output Efficiency
115/230 Vac
(typical)
Voltage Min.
Load		 Max. Current
convection		 Max. Current
16 CFM		 Load
Regulation		 Ripple &
Noise		 Max.Power
FSP350-F35-A12 12 V 0 A 16.7 A 29.2 A ±3% 120 mV 200 W / 350 W 88 / 92%
FSP350-F35-A18 18 V 0 A 11.1 A 19.5 A ±3% 180 mV 200 W / 350 W 88 / 92%
FSP350-F35-A24 24 V 0 A 8.3 A 14.6 A ±3% 240 mV 200 W / 350 W 88 / 93%
FSP350-F35-A54 54 V 0 A 3.7 A 6.5 A ±3% 540 mV 200 W / 350 W 89 / 94%
FSP420-2F47-A54H
FSP420-2F47-A54H
  • Klasse-I-Ausführung
  • Niedriger Einschaltstrom
  • Überspannung ±3 KV diff, ±6 KV com
  • Betrieb in großer Höhe (5000 Meter)
PU1100 Series
PU1100 Series
  • Aktiver PFC, Leistungsfaktor 0,98 typisch
  • Betrieb bis zu 5000 Meter
  • Kompakte Größe 5,91" x 9,25" x 2,4"
  • EN55032 Klasse B Emissionen
  • Inhibit - TTL low zum Deaktivieren des Ausgangs
  • Standard PS-Aus- und DC-OK-Signale
  • Hoher Wirkungsgrad 89% typisch
  • Standby-Ausgang 5 VDC bei 200 mA
  • Interner Lüfter mit variabler Geschwindigkeit
  • Überspannungsschutz
  • Überstromschutz
  • Thermischer Schutz
  • Entspricht den RoHS-Anforderungen
  • Demnächst auch für IEC/EN/cTUVus 62368-1 geeignet
  • Dieses Modell ist für die Anwendung der IEC 60335-1 geeignet. (Hinweis)





Ausgang

Wirkungsgrad (typisch)

Modell

V1

Min.

Strom

Max.

Strom

Spitzen-strom

Tol.

Ripple & Noise

Max. /peak Output Power

@ 1100 W

115/230 Vac

PU1100-14C

24 V

0 A

45.84 A

52.10 A

±2%

240 mV

1100 W /1250 W

87 /88%

PU1100-15C

28 V

0 A

39.29 A

44.65 A

±2%

280 mV

1100 W /1250 W

87 /88%

PU1100-16C

32 V

0 A

34.38 A

39.07 A

±2%

320 mV

1100 W /1250 W

87 /88%

PU1100-17-1C

34 V

0 A

32.35 A

36.77 A

±2%

340 mV

1100 W /1250 W

87 /89%

PU1100-17C

36 V

0 A

30.56 A

34.73 A

±2%

360 mV

1100 W /1250 W

87 /89%

PU1100-18-1C

42 V

0 A

26.20 A

29.77 A

±2%

420 mV

1100 W /1250 W

87 /89%

PU1100-18C

48 V

0 A

22.92 A

26.10 A

±2%

480 mV

1100 W /1250 W

87 /89%
