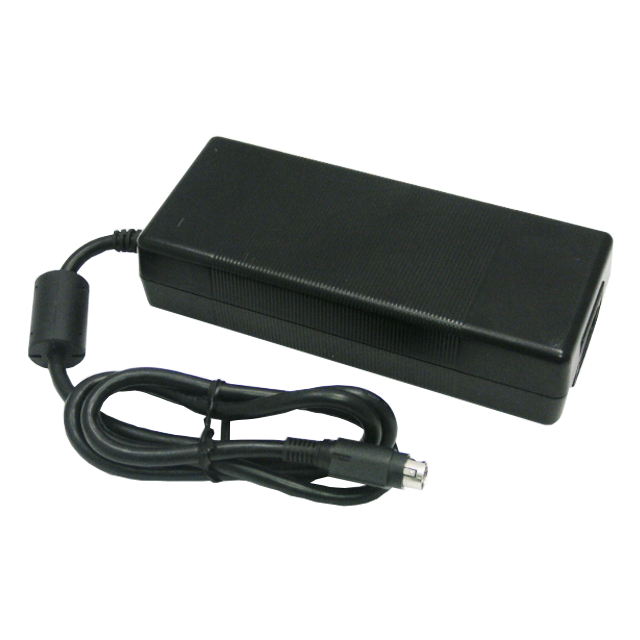

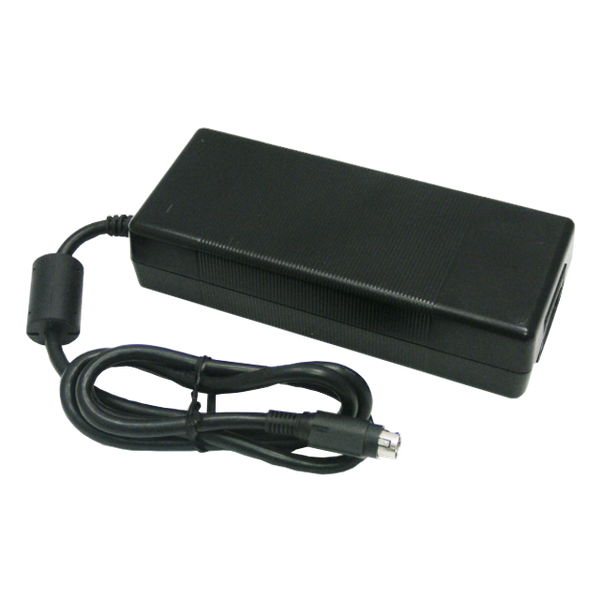

PMP135 SERIES

PMP135 SERIES

Technische Eigenschaften
  • Niedriger Sicherheits-Erdableitstrom
  • Großer Eingangsbereich 90 bis 264 VAC
  • Leistungsfaktor korrigiert
  • 200% Spitzenleistung bei Modellen unter 26 Vdc Ausgang
  • Optionale Ausgangsanschlüsse
  • Überspannungsschutz
  • Übertemperaturschutz
  • Überstromschutz
  • Erfüllt die CEC- und Energy Star-Effizienzanforderungen der Stufe V
  • Leistungsaufnahme bei Nulllast weniger als 0,5 W
  • Durchschnittlicher aktiver Wirkungsgrad größer als 87%
  • Erfüllt die RoHS-Anforderungen



Model

Output

Average Active Efficiency (typical)

@ 115 / 230 Vac

Class I

Class II

V1

Maximum Current

Peak current

Ripple & Noise

Max. Power

PMP135-12

PMP135F-12

12 V

10.00 A

20.0 A

120 mV

120 W

87 /89%

PMP135-12-1

PMP135F-12-1

13 V

9.23 A

18.5 A

130 mV

120 W

87 /89%

PMP135-13

PMP135F-13

14 V-16 V

9.29 A

18.6 A

150 mV

130 W

87 /89%

PMP135-13-1

PMP135F-13-1

18 V-19 V

7.50 A

15.0 A

180 mV

135 W

87 /89%

PMP135-13-3

PMP135F-13-3

20 V-21 V

6.75 A

13.5 A

200 mV

135 W

87 /89%

PMP135-14

PMP135F-14

24 V-25 V

5.63 A

11.3 A

240 mV

135 W

88 /90%

PMP135-15

PMP135F-15

28 V-29 V

4.83 A

 5.8 A

280 mV

135 W

88 /90%

PMP135-16

PMP135F-16

30 V-32 V

4.50 A

 5.4 A

300 mV

135 W

89 /90%

PMP135-17

PMP135F-17

36 V-38 V

3.75 A

 4.5 A

360 mV

135 W

89 /91%

PMP135-18

PMP135F-18

46 V-50 V

2.94 A

 3.5 A

480 mV

135 W

 90 /91%
Wird verwendet für

Die AC/DC-Schaltnetzteile der Serie PMP135 sind für eine Dauerausgangsleistung von 120-135 Watt ausgelegt. Sie sind in einem Polycarbonat-Gehäuse mit 94V-0-Norm untergebracht und verfügen über einen IEC320/C14- oder IEC320/C18-Eingang, der mit einem austauschbaren Kabel für den weltweiten Einsatz verbunden werden kann. Alle Modelle erfüllen die Emissionsgrenzwerte nach EN55011 und FCC Klasse B und sind für medizinische Anwendungen konzipiert.

₽ После оформления заказа мы вышлем вам коммерческое предложение с актуальными ценами
Похожие товары
PMP250 SERIES
PMP250 SERIES
  • Isolierung der Klasse BF
  • Betriebshöhe bis zu 5000 Meter
  • Erfüllt DoE Level VI / CoC EPS V5 Tier 2 Anforderungen
  • Leistungsaufnahme bei Nulllast weniger als 0,15 W
  • Mit PFC-Schaltung
  • Großer Eingangsbereich von 80 bis 264 VAC
  • 100% Burn-In
  • Überspannungsschutz
  • Überstromschutz
  • Entspricht den RoHS-Anforderungen



Model

Output

Average Active Efficiency (typical) @ 115 / 230 Vac

Class I

Class II

V1

Min.

 Current

Max.

Current

Ripple & Noise

Max.

Power

PMP250-12

PMP250F-12

12 V

0 A

18.34 A

120 mV

220 W

89 /89%

PMP250-13

PMP250F-13

15 V

0 A

14.67 A

150 mV

220 W

89 /89%

PMP250-13-1

PMP250F-13-1

18 V

0 A

13.89 A

180 mV

250 W

89 /89%

PMP250-13-2

PMP250F-13-2

19 V

0 A

13.16 A

190 mV

250 W

89 /89%

PMP250-13-3

PMP250F-13-3

20 V

0 A

12.50 A

200 mV

250 W

89 /89%

PMP250-14

PMP250F-14

24 V

0 A

10.42 A

240 mV

250 W

90 /90%

PMP250-15

PMP250F-15

27 V

0 A

 9.26 A

270 mV

250 W

90 /90%

PMP250-16

PMP250F-16

30 V

0 A

 8.34 A

300 mV

250 W

90 /90%

PMP250-16-1

PMP250F-16-1

32 V

0 A

 7.82 A

320 mV

250 W

90 /90%

PMP250-17

PMP250F-17

36 V

0 A

 6.95 A

360 mV

250 W

90 /90%

PMP250-18

PMP250F-18

48 V

0 A

 5.21 A

480 mV

250 W

90 /90%

PMP250-19

PMP250F-19

54 V

0 A

 4.63 A

540 mV

250 W

90 /90%
PM300 SERIES
PM300 SERIES
  • Konform mit EN61000-3-2 Klasse A und D
  • Leistungsfaktor 0,98 typisch
  • Überspannungsschutz
  • Kurzschluss-Schutz
  • Power Fail Detect (PFD) Signal
  • 100% Burn-In bei voller Nennlast
  • Fernabfrage an Ausgang 1 und Ausgang 2
  • Fernsperre - TTL-High zur Deaktivierung des Ausgangs
  • Entspricht den RoHS-Anforderungen

Model

Output #1

Output #2

Output #3

Output #4

Max. Output Power

V1

Imin.

Imax.

V2

lmin

Imax.

V3

lmin

Imax.

V4

lmin

Imax.



PM300-10-3B

3.3 V

3.0 A

60.7 A



















100 W /200 W

PM300-10B

5.1 V

3.0 A

60.0 A



















150 W /300 W

PM300-12B

12 V

1.2 A

25.0 A



















150 W /300 W

PM300-13B

15 V

1.0 A

20.0 A



















150 W /300 W

PM300-14B

24 V

0.6 A

12.5 A



















150 W /300 W

PM300-16B

30 V

0.5 A

10.0 A



















150 W /300 W

PM300-18B

48 V

0.5 A

 6.3 A



















150 W /300 W

PM300-40-3B

3.3 V

3.0 A

35.0 A

5.1 V

2.0A

22 A

12 V

0A

4 A

 12 V

0A

4 A

125 W /250 W

PM300-40B

5.1 V

2.0 A

35.0 A

12 V

1.0A

10 A

12 V

0A

4 A

5.1 V

0A

4 A

150 W /300 W

PM300-41B

5.1 V

2.0 A

35.0 A

15 V

0.8A

 8 A

15 V

0A

4 A

 24 V

0A

2.5 A

150 W /300 W

PM300-42B

5.1 V

2.0 A

35.0 A

12 V

1.0A

10 A

12 V

0A

4 A

 12 V

0A

4 A

150 W /300 W

PM300-45B

5.1 V

2.0 A

35.0 A

12 V

1.0A

10 A

12 V

0A

4 A

 24 V

0A

2.5 A

150 W /300 W

PM300-46B

5.1 V

2.0 A

35.0 A

12 V

1.0A

10 A

12 V

0A

4 A

 15 V

0A

4 A

150 W /300 W

PM300-47B

5.1 V

2.0 A

35.0 A

24 V

0.5A

 5 A

12 V

0A

4 A

 12 V

0A

4 A

150 W /300 W

PM300-48B

5.1 V

2.0 A

35.0 A

24 V

0.5A

 5 A

5.1 V

0A

4 A

 15 V

0A

4 A

150 W /300 W

PM300-49B

5.1 V

2.0 A

35.0 A

12 V

1.0A

10 A

5.1 V

0A

4 A

 24 V

0A

2.5 A

150 W /300 W

PM300-410B

24 V

0.5 A

 6.3 A

12 V

1.0A

10 A

5.1 V

0A

4 A

 12 V

0A

4 A

150 W /300 W

PM300-411B

24 V

0.5 A

 6.3 A

12 V

1.0A

10 A

5.1 V

0A

4 A

 24 V

0A

2.5 A

150 W /300 W

PM300-412B

24 V

0.5 A

 6.3 A

12 V

1.0A

10 A

12 V

0A

4 A

 12 V

0A

4 A

150 W /300 W

PM300-413B

24 V

0.5 A

 6.3 A

24 V

0.5

 5 A

5.1 V

0A

4 A

 15 V

0A

4 A

150 W /300 W

PM300-414B

24 V

0.5 A

 6.3 A

24 V

0.5

 5 A

12 V

0A

4 A

 12 V

0A

4 A

150 W /300 W
FSP090M-RGA
FSP090M-RGA
  • Zertifizierte medizinische Sicherheit IEC 60601-1
  • Eingangsspannungsbereich 90-264 VAC
  • DOE-Energie-Effizienz-Stufe VI
  • Leistungsaufnahme ohne Last ≦ 0,21 W
  • Betriebshöhe 5.000 m
  • Schutz vor Überspannung/Überstrom/ Kurzschluss/Übertemperatur
  • Konform mit RoHS-Anforderungen
PM101 SERIES
PM101 SERIES
  • Sicherheitszulassung für Medizintechnik (IEC 60601-1) und ITE (IEC 62368-1)
  • Isolierung der Klasse BF
  • Betriebshöhe bis zu 5000 Meter
  • 2 x 4 Zoll Grundfläche mit 1,29 Zoll niedrigem Profil
  • Weniger als 175 μA Ableitstrom
  • Großer Eingangsbereich 80-264 VAC
  • Erfüllt EN55011 / 55032 Klasse B
  • Kurzschluss-Schutz
  • Leistungsaufnahme bei Nulllast weniger als 0,15 W
  • Erfüllt die RoHS-Anforderungen

EDM Download





Output

Efficiency (typical)

115/230 Vac

Model

V1

Min. load

Max. Current

at convection

Max. Current

at 7.5 CFM

Tol.

Ripple & Noise

Max.

Power

PM101-12A

12 V

0 A

6.67 A

8.34 A

±2%

120 mV

80 W /100 W

87 /90%

PM101-13A

15 V

0 A

5.34 A

6.67 A

±2%

150 mV

80 W /100 W

87 /90%

PM101-13-1A

18 V

0 A

4.45 A

5.56 A

±2%

180 mV

80 W /100 W

87 /90%

PM101-14A

24 V

0 A

3.34 A

4.17 A

±2%

240 mV

80 W /100 W

88 /90%

PM101-15A

28 V

0 A

2.86 A

3.58 A

±2%

280 mV

80 W /100 W

88 /90%

PM101-16-1A

32 V

0 A

2.50 A

3.13 A

±2%

320 mV

80 W /100 W

88 /90%

PM101-17A

36 V

0 A

2.23 A

2.78 A

±2%

360 mV

80 W /100 W

88 /90%

PM101-18A

48 V

0 A

1.67A

2.09 A

±2%

480 mV

80 W /100 W

88 /90%
