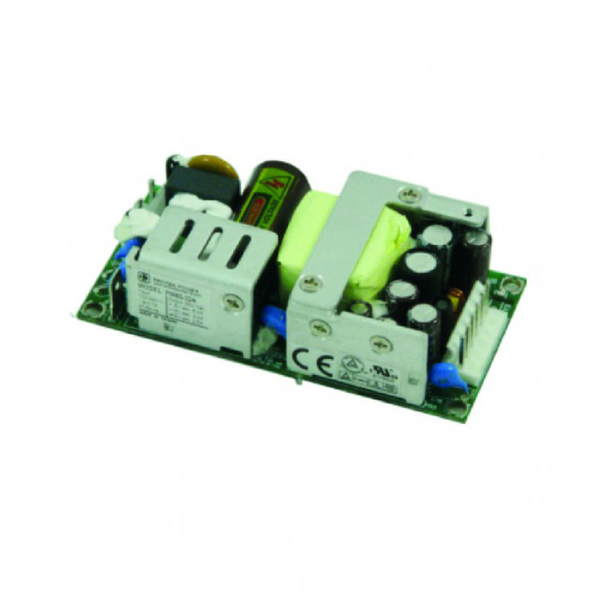

PM60 SERIES

PM60 SERIES

Technische Eigenschaften
  • Isolierung der BF-Klasse
  • Medizinische und ITE-Zulassungen
  • Kompakte Größe 2" x 4" x 1,18"
  • Einzel-, Doppel- und Dreifachausgänge
  • Weitbereichseingang 90-264 VAC
  • Niedriger Erdableitstrom
  • Emissionen der Stufe B
  • RoHS-konform



Model

Output #1

Output #2

Output #3

Max. Output Power

V1

Min. Current

Max. Current at convection

Max. Current at 5 CFM

V2

Min. Current

Max. Current

V3

Min. Current

Max. Current



PM60-10A

5 V

0 A

11.0 A

11.0 A

(N/A)

(N/A)

55 W

PM60-12A

12 V

0 A

5.0 A

5.0 A

(N/A)

(N/A)

60 W

PM60-13A

15 V

0 A

4.3 A

4.3 A

(N/A)

(N/A)

64 W

PM60-14A

24 V

0 A

2.7 A

2.7 A

(N/A)

(N/A)

64 W

PM60-18A

48 V

0 A

 1.35 A

 1.35 A

(N/A)

(N/A)

64 W

PM60-23A

+5 V

0.5 A

6.0 A

8 A

+12 V

0.1 A

3.0 A

(N/A)

55 W

PM60-25A

+5 V

0.5 A

6.0 A

8 A

+24 V

0.1 A

1.5 A

(N/A)

55 W

PM60-31A

+5 V

0.5 A

6.0 A

8 A

+12 V

0.1 A

3.0 A

-12 V

0 A

0.5 A

55 W

PM60-31-5A

+5 V

0.5 A

6.0 A

8 A

+3.3 V

0 A

1.5 A

+12 V

0 A

0.5 A

37.5 W/47.5W

PM60-32A

+5 V

0.5 A

6.0 A

8 A

+15 V

0.1 A

2.4 A

-15 V

0 A

0.5 A

55 W

PM60-39A

+5 V

0.5 A

6.0 A

8 A

+24 V

0.1 A

1.5 A

-12 V

0 A

0.5 A

55 W
Wird verwendet für

Die kompakten AC/DC-Schaltnetzteile der PM60-Serie in offener Leiterplattenbauweise liefern bei Konvektionskühlung eine Dauerausgangsleistung von 37,5-64 Watt. Sie arbeiten mit einer Eingangsspannung von 90-264 VAC, ohne dass eine Spannungswahl erforderlich ist, und eignen sich für medizinische, informationstechnische und industrielle Anwendungen. Die Zulassung nach den Sicherheitsnormen EN60601-1 und EN60950-1 verkürzt die Entwicklungszeit und reduziert die Kosten für die Einhaltung der Vorschriften für Endgeräte.

₽ После оформления заказа мы вышлем вам коммерческое предложение с актуальными ценами
Похожие товары
PM500F SERIES
PM500F SERIES
  • Isolierung der BF-Klasse
  • Das Modell PM500F ist für den Einsatz in der häuslichen Krankenpflege konzipiert
  • Anwendung der Klasse II
  • Betrieb in Höhen bis zu 5000 Metern
  • 80-264 VAC Eingang mit aktivem PFC
  • Weniger als 100 μA Ableitstrom
  • EN55011 Klasse B leitungsgebundene Emissionen
  • Inhibit - TTL high zum Deaktivieren des Ausgangs
  • Konform mit RoHS-Anforderungen
  • Leistungsaufnahme im Standby-Modus weniger als 1 W bei Standby-Leistung 5 V /100 mA



Model

Output

Efficiency

(typical)

115 /230 Vac

Class II

V1

Min.

Current

Max. Current

at convection

Max. Current

at 30 CFM

Tol.

Ripple & Noise

Max. Output Power

PM500F-12A

12 V

0 A

20.83 A

37.50 A

±2%

120 mV

250 W /450 W

89 /91%

PM500F-13A

15 V

0 A

16.67 A

30.00 A

±2%

150 mV

250 W /450 W

89 /91%

PM500F-13-1A

18 V

0 A

13.89 A

27.78 A

±2%

180 mV

250 W /500 W

89 /91%

PM500F-14A

24 V

0 A

10.42 A

20.84 A

±2%

240 mV

250 W /500 W

90 /92%

PM500F-15A

28 V

0 A

8.93 A

17.86 A

±2%

280 mV

250 W /500 W

90 /92%

PM500F-16A

30 V

0 A

8.34 A

 16.67 A

±2%

300 mV

250 W /500 W

90 /92%

PM500F-17A

36 V

0 A

6.94 A

13.89 A

±2%

360 mV

250 W /500 W

90 /92%

PM500F-18A

48 V

0 A

5.21 A

10.42 A

±2%

480 mV

250 W /500 W

90 /92%

PM500F-19A

57 V

0 A

4.38 A

8.78 A

±2%

570 mV

250 W /500 W

90 /92%
FSP030M-DGA
FSP030M-DGA
  • Leistungsaufnahme ohne Last ≦ 0,1 W
  • Isolierung der Klasse BF
  • PE und RETURN isoliert
  • Betriebshöhe 5.000 m
  • OVP, OCP & Kurzschlussschutz

PM201 SERIES
PM201 SERIES
  • Niedriger Sicherheits-Erdableitstrom
  • Erfüllt EN55011, EN55022 und FCC Klasse B
  • Leistungsfaktor 0,98 typisch
  • Kurzschluss-Schutz
  • Power Fail Detect (PFD) Signal
  • 100% Burn-In bei voller Nennlast
  • Optionale Abdeckung und Lüfterbaugruppe
  • Fernsperre - TTL-High zur Deaktivierung des Ausgangs
  • Entspricht den RoHS-Anforderungen



Model

Output #1

Output #2

Output #3

Output #4

Max. Output

Power

V1

Imin.

Imax.

V2

Imax.

V3

Imax.

V4

Imax.

PM201-10B

5.1 V

3.0 A

35.0 A













87.5 W /175 W

PM201-10-3B

3.3 V

3.0 A

46.0 A













75 W /150 W

PM201-12B

12 V

1.2 A

 16.7 A













100 W /200 W

PM201-13B

15 V

1.0 A

 13.4 A













100 W /200 W

PM201-14B

24 V

0.6 A

 8.4 A













100 W /200 W

PM201-16B

30 V

0.5 A

 6.7 A













100 W /200 W

PM201-18B

48 V

0.5 A

 4.2 A













100 W /200 W

PM201-23B

+5.1 V

3.0 A

30.0 A

+12 V

8 A









100 W /200 W

PM201-24B

+5.1 V

3.0 A

30.0 A

+15 V

6 A









100 W /200 W

PM201-25B

+5.1 V

3.0 A

30.0 A

+24 V

4 A









100 W /200 W

PM201-27B

+12 V

1.0 A

 8.7 A

+24 V

4 A









100 W /200 W

PM201-30B

+5.1 V

3.0 A

30.0 A

+12 V

8 A

 -5 V

6 A





100 W /200 W

PM201-31B

+5.1 V

3.0 A

30.0 A

+12 V

8 A

-12 V

4 A





100 W /200 W

PM201-32B

+5.1 V

3.0 A

30.0 A

+15 V

6 A

-15 V

4 A





100 W /200 W

PM201-33B

+5.1 V

3.0 A

30.0 A

+15 V

6 A

-12 V

4 A





100 W /200 W

PM201-36B

+5.1 V

3.0 A

30.0 A

+12 V

8 A

24 V

4 A





100 W /200 W

PM201-40B

+5.1 V

3.0 A

30.0 A

+12 V

8 A

-12 V

4 A

 5 V

6 A

100 W /200 W

PM201-41B

+5.1 V

3.0 A

30.0 A

+15 V

6 A

-15 V

4 A

24 V

4 A

100 W /200 W

PM201-42B

+5.1 V

3.0 A

30.0 A

+12 V

8 A

-12 V

4 A

12 V

4 A

100 W /200 W

PM201-44B

+5.1 V

3.0 A

30.0 A

+12 V

8 A

-15 V

4 A

15 V

4 A

100 W /200 W

PM201-45B

+5.1 V

3.0 A

30.0 A

+12 V

8 A

-12 V

4 A

24 V

4 A

100 W /200 W

PM201-40-3B

+3.3 V

3.0 A

30.0 A

+5.1 V

8 A

-12 V

4 A

12 V

4 A

87.5 W /175 W
PMP150 SERIES
PMP150 SERIES
  • Niedriger Sicherheits-Erdableitstrom
  • Großer Eingangsbereich 90 bis 264 VAC
  • Optionale Ausgangsanschlüsse
  • 100 % Burn-In
  • Überspannungsschutz
  • Übertemperaturschutz
  • Überstromschutz
  • Erfüllt die CEC- und Energy Star-Effizienzanforderungen der Stufe V (außer PMP150-12 und PMP150-13 der Stufe IV)
  • Leistungsaufnahme bei Nulllast weniger als 0,5 W
  • Durchschnittlicher aktiver Wirkungsgrad ≧87%
  • Erfüllt die RoHS-Anforderungen



Model

Output

Average Active Efficiency (typical)

@ 115 / 230 Vac

Class I

Class II

V1

Min. Current

Max. Current

Ripple & Noise

Max. Power

PMP150-12

PMP150F-12

12.0 V

0 A

11.00 A

120 mV

132 W

87 /86%

PMP150-13

PMP150F-13

15.0 V

0 A

9.00 A

150 mV

135 W

87 /86%

PMP150-13-2

PMP150F-13-2

19.0 V

0 A

7.90 A

190 mV

150 W

88 /88%

PMP150-14

PMP150F-14

24.0 V

0 A

6.25 A

240 mV

150 W

88 /88%

PMP150-15

PMP150F-15

27.0 V

0 A

5.56 A

270 mV

150 W

89 /88%

PMP150-18

PMP150F-18

48.0 V

0 A

3.13 A

480 mV

150 W

88 /88%
