PM500 SERIES
- Isolierung der BF-Klasse
- Betriebshöhe bis zu 5000 Meter
- 100-240 VAC-Eingang mit aktivem PFC
- Weniger als 300 μA Ableitstrom
- EN55011 /55022 Klasse B leitungsgebundene Emissionen
- Inhibit - TTL high zum Deaktivieren des Ausgangs
- Konform mit RoHS-Anforderungen
- Stromverbrauch im Standby-Modus weniger als 1 W bei Standby-Leistung 5 V /100 mA
|
Model |
Output |
Efficiency (typical) 115 /230 Vac |
||||||
|
V1 |
Min. Current |
Max. Current at convection |
Max. Current at 30 CFM |
Tol. |
Ripple & Noise |
Max. Output Power |
||
|
PM500-12B |
12 V |
0 A |
29.17 A |
37.50 A |
±2% |
120 mV |
350 W /450 W |
88 /90% |
|
PM500-13B |
15 V |
0 A |
23.34 A |
30.00 A |
±2% |
150 mV |
350 W /450 W |
88 /90% |
|
PM500-13-1B |
18 V |
0 A |
22.23 A |
27.78 A |
±2% |
180 mV |
400 W /500 W |
88 /90% |
|
PM500-14B |
24 V |
0 A |
16.67 A |
20.84 A |
±2% |
240 mV |
400 W /500 W |
89 /91% |
|
PM500-15B |
28 V |
0 A |
14.29 A |
17.86 A |
±2% |
280 mV |
400 W /500 W |
89 /91% |
|
PM500-17B |
36 V |
0 A |
11.12 A |
13.89 A |
±2% |
360 mV |
400 W /500 W |
89 /91% |
|
PM500-18B |
48 V |
0 A |
8.34 A |
10.42 A |
±2% |
480 mV |
400 W /500 W |
89 /91% |
|
PM500-19B |
57 V |
0 A |
7.02 A |
8.78 A |
±2% |
570 mV |
400 W /500 W |
89 /91% |

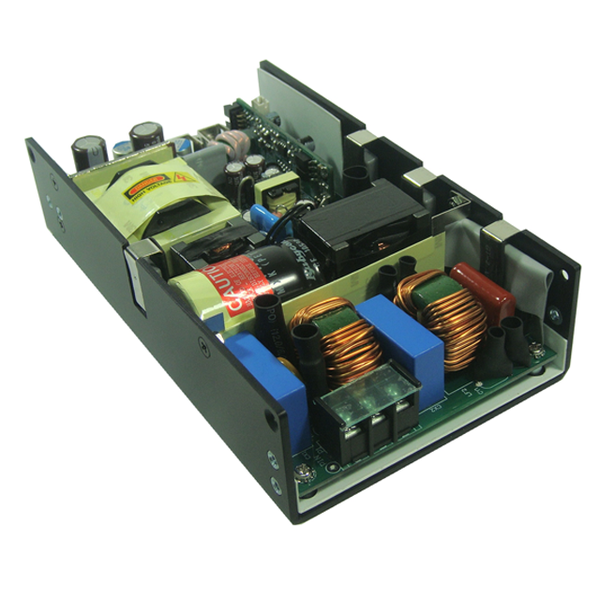

Die AC/DC-Schaltnetzteile der PM500-Serie in einem Gehäuse von 4 x 7 x 1,7 Zoll können 450-500 Watt Dauerleistung bei 30 CFM Zwangsluftkühlung oder 350-400 Watt bei Konvektionskühlung liefern. Die Geräte sind auf einer Leiterplatte mit einer U-förmigen Halterung zur mechanischen Unterstützung und Wärmeableitung aufgebaut. Eine Abdeckung und eine Lüfterbaugruppe können während der Herstellung hinzugefügt werden. Sie sind für medizinische Anwendungen konzipiert, einschließlich solcher, die eine Isolierung nach BF und/oder eine Betriebshöhe von bis zu 5000 Metern erfordern.
