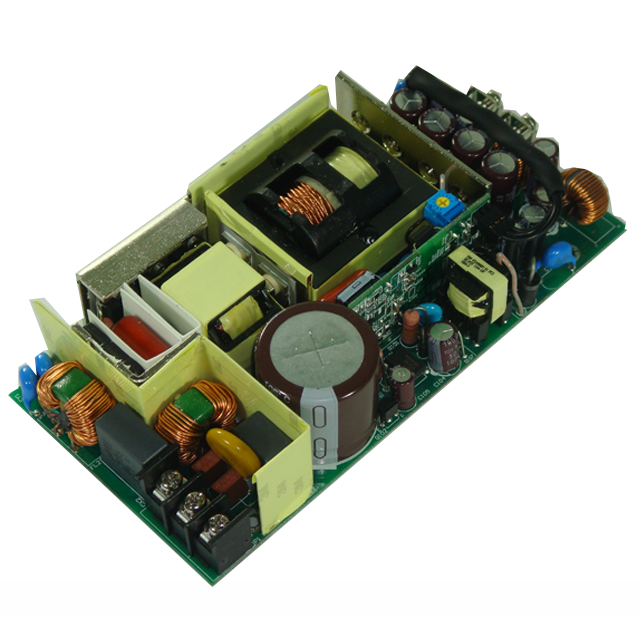

PM301 SERIES

PM301 SERIES

Technische Eigenschaften
  • Isolierung der BF-Klasse
  • Betriebshöhe bis zu 5000 Meter
  • 3 x 6 Zoll Grundfläche mit 1,5 Zoll niedrigem Profil
  • Weniger als 220 μA Ableitstrom
  • Erfüllt EN55011 /55022 und FCC Klasse B
  • Leistungsfaktor 0,98 typisch
  • 100% Burn-In bei voller Last
  • Kurzschluss-Schutz (Latch)
  • Power Fail Detect (PFD) Signal
  • Inhibit - TTL High zum Deaktivieren des Ausgangs
  • Entspricht den RoHS-Anforderungen
  • Hoher Wirkungsgrad 92% typisch
  • Leistungsaufnahme im Standby-Modus weniger als 1 W bei Standby-Leistung 5 V /100 mA





Output

Model

V1

Min.

Current

Max. Current at Convection

Max. Current

at 10 CFM

Peak Current

Tol.

Ripple &

Noise

Max.

Power

PM301-12A

12 V

0 A

16.67 A

25.00 A

30.0 A

±2%

120 mV

200 /300 W

PM301-13A

15 V

0 A

13.34 A

20.00 A

24.0 A

±2%

150 mV

200 /300 W

PM301-13-2A

19 V

0 A

10.53 A

15.80 A

18.9 A

±2%

190 mV

200 /300 W

PM301-14A

24 V

0 A

8.34 A

12.50 A

14.5 A

±2%

240 mV

200 /300 W

PM301-16A

30 V

0 A

6.67 A

10.00 A

11.0 A

±2%

300 mV

200 /300 W

PM301-17A

36 V

0 A

5.56 A

8.34 A

 9.6 A

±2%

360 mV

200 /300 W

PM301-18A

48 V

0 A

4.17 A

6.25 A

 7.5 A

±2%

480 mV

200 /300 W





Wird verwendet für

Die AC-DC-Schaltnetzteile der PM301-Serie in einem Gehäuse von 3 x 6 x 1,5 Zoll können 300 Watt Dauerleistung bei 10 CFM Zwangsluftkühlung oder 200 Watt bei Konvektionskühlung liefern. Ein L-Bügel oder eine Deckel- und Lüfterbaugruppe kann während der Herstellung hinzugefügt werden. Sie sind speziell für IEC /EN /UL /CSA 60601-1 für medizinische Anwendungen zertifiziert. Die Geräte entsprechen auch IEC /EN /UL /CSA 60950-1 und sind für Datennetzwerke, Industrie- und Telekommunikationsanwendungen geeignet.
