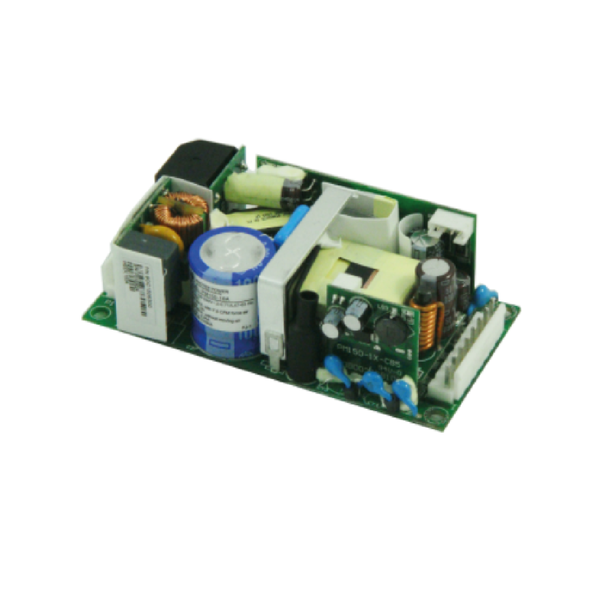

PM150 SERIES
- Isolierung der BF-Klasse
- Betriebshöhe bis zu 5000 Meter
- 2 x 4 Zoll Grundfläche mit 1,3 Zoll niedrigem Profil
- Weniger als 275 μA Ableitstrom
- Großer Eingangsbereich 80-264 VAC
- Erfüllt EN55011 /55022 und FCC Klasse B
- Leistungsfaktor 0,98 typisch
- 100% Burn-In bei voller Last
- Kurzschluss-Schutz
- Übertemperaturschutz
- Power Fail Detect (PFD) Signal (optional)
- Entspricht den RoHS-Anforderungen
- Leistungsaufnahme bei Nulllast weniger als 0,5 W ohne PFD oder 1 W mit PFD
|
Output |
|||||||
Model |
V1 |
Min. load |
Max. Current at convection |
Max. Current at 7.5 CFM |
Peak Current |
Tol. |
Ripple & Noise |
Max. Power |
PM150-12A |
12 V |
0 A |
8.35 A |
12.50 A |
14.0 A |
±2% |
120 mV |
100 W /150 W |
PM150-13A |
15 V |
0 A |
6.70 A |
10.00 A |
11.0 A |
±2% |
150 mV |
100 W /150 W |
PM150-13-1A |
18 V |
0 A |
5.56 A |
8.34 A |
9.2 A |
±2% |
180 mV |
100 W /150 W |
PM150-14A |
24 V |
0 A |
4.20 A |
6.25 A |
7.0 A |
±2% |
240 mV |
100 W /150 W |
PM150-16A |
30 V |
0 A |
3.34 A |
5.00 A |
5.6 A |
±2% |
300 mV |
100 W /150 W |
PM150-17A |
36 V |
0 A |
2.78 A |
4.17 A |
4.6 A |
±2% |
360 mV |
100 W /150 W |
PM150-18A |
48 V |
0 A |
2.10 A |
3.13 A |
3.5 A |
±2% |
480 mV |
100 W /150 W |
Die AC/DC-Schaltnetzteile der PM150-Serie in einem Gehäuse von 2 x 4 x 1,3 Zoll können 100-150 Watt Dauerleistung bei 7,5 CFM Zwangsluftkühlung oder 100 Watt bei Konvektionskühlung liefern. Die Geräte sind auf einer gedruckten Leiterplatte aufgebaut. Sie sind speziell für medizinische Anwendungen konzipiert. Die Geräte sind auch nach IEC /EN /UL /CSA 60950-1 zertifiziert und für Datennetzwerke, Industrie- und Telekommunikationsanwendungen geeignet.
