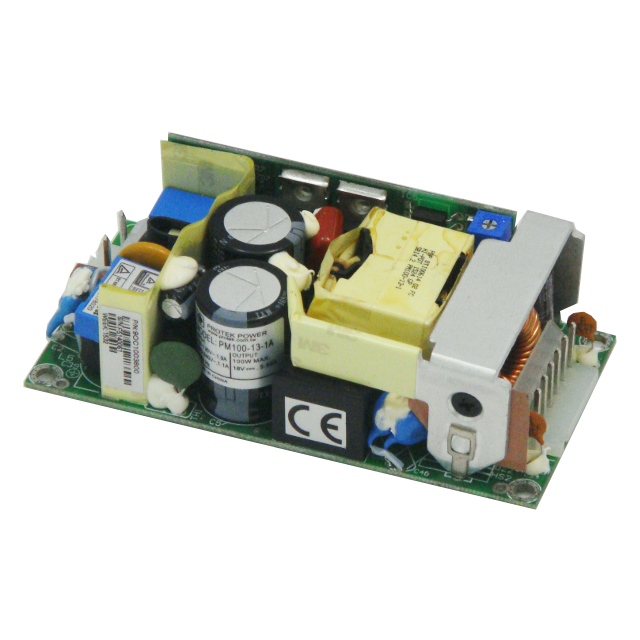

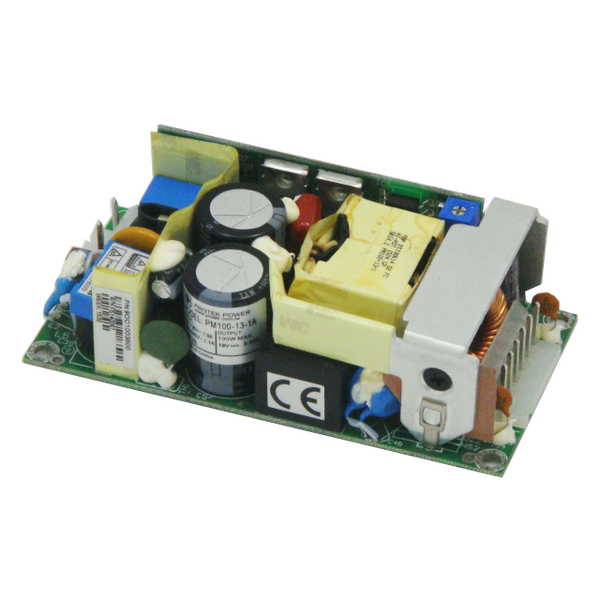

PM100 SERIES

PM100 SERIES

Technische Eigenschaften
  • Medizinische und ITE-Zulassungen
  • Kompakte Größe 2" × 4" × 1,26"
  • Hohe Leistungsdichte 10 W/Kubikzoll
  • 100 W Leistung mit Konvektionskühlung bis zu +50℃
  • Niedriger Erdableitstrom
  • EN55011 /55022 Klasse B Emissionen
  • RoHS-konform





Output

Efficiency (typical)

 @ 115/230 Vac

Model

V1

Min. Current

Max. Current

Tol.

Ripple &

Noise

Max. Power

PM100-10A

5 V

0 A

20.00 A

±2 %

150 mV

100 W

87 /88%

PM100-12A

12 V

0 A

8.34 A

±2 %

120 mV

100 W

88 /89%

PM100-13A

15 V

0 A

6.70 A

±2 %

150 mV

100 W

88 /89%

PM100-13-1A

18 V

0 A

5.56 A

±2 %

180 mV

100 W

88 /89%

PM100-14A

24 V

0 A

4.20 A

±2 %

240 mV

100 W

87 /90%
Wird verwendet für

Die kompakten AC/DC-Schaltnetzteile der Serie PM100 in offener Leiterplattenbauweise liefern eine Dauerausgangsleistung von 100 Watt bei Konvektionskühlung. Sie sind nach IEC/EN/UL/CSA 60601-1 für medizinische Anwendungen zertifiziert.
